Basisstation
Die Basisstation dient als zentrales Sende- und Empfangsmodul, an welches die in den Anlagen verteilen Funksensoren sternförmig angebunden sind.
Alle Sensoren sind dabei jeweils genau einer Basisstation zugeordnet und kommuniziert mit ihr im 2,4GHz ISM-Band.
Empfangene Daten werden aufbereitet und über eine LAN-Schnittstelle zur Ablage in einer Datenbank weitergeleitet.
Eine Basisstation kann bis zu 60 Sensoren verwalten. Die Reichweite beträgt je nach Topologie ca. 10 Meter. In größeren Anlagen oder
Fabrikhallen können weitere Basisstationen eingesetzt werden, um insgesamt größere Distanzen überwinden zu können.
Für eine zuverlässige Funk-Kommunikation werden in der Basisstation vier integrierte Antennen verwendet. Zusätzlich
kommt eine extern abgesetzte Sende-Antenne zum Einsatz, die strategisch an einem exponierten Punkt in der Produktionshalle angebracht werden kann.
 |

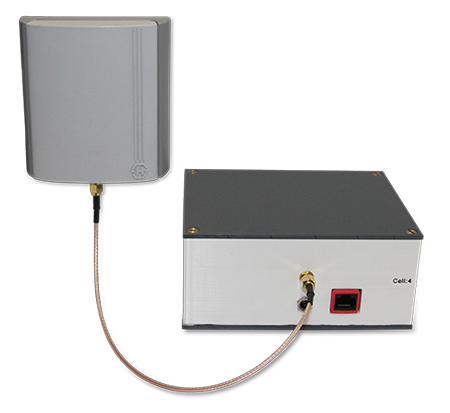

| Basisstation mit abgesetzter Antenne und Antennenkabel |
|
|
|
